Easy Pump System

Fruto da perfeita combinação entre experiência e aplicação tecnológica “EASY PUMP SYSTEM” é um sistema de montagem que permite de acoplar de modo prático, eficiente e rápido uma coluna de tubos de saída de PVC com uma bomba submersa. O sistema “EASY PUMP SYSTEM” prevê um tubo de PVC com uma manga (também de PVC) pré-instalada em uma extremidade e na outra extremidade, uma  ligação de aço inox para a bomba submersa.

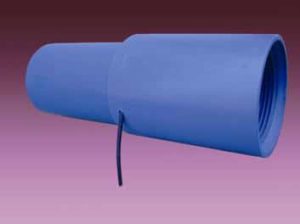

Se por acaso os tubos de subida tiverem uma rosca maior ou menor daquela da bomba, a ligação de inox pode ser adaptada em ambos os lados pois pode ser realizada com uma rosca igual àquela da bomba e a outra, igual àquela dos tubos. O restante da coluna de subida é composto por tubos filetados com uma manga de PVC pré-instalada em uma extremidade. O SYSTEMBLOCK é a verdadeira inovação desses  produtos: as mangas e as ligações de inox com “SYSTEMBLOCK” são dotadas de uma inserção que, uma vez introduzida na sua sede, impede à eles de  afrouxar-se e desparafusar-se quando sofrem vibrações e torsões devidas ao funcionamento e as frequentes paragens/arranques da electrobomba.

O SYSTEMBLOCK é aplicado à partir dos tubos de subida diam. 60 mm até aqueles de diâm. 225 mm, enquanto que para os tubos de diâm. 48 são utilizadas mangas especiais e acoplamentos sem SYSTEMBLOCK porque a potência das bombas que se podem ligar a tubos de pequeno diâmetro não é suficiente para que se torne necessária a sua utilização.

EASY PUMP SYSTEM

Nesses casos, a guarnição (o-ring) que se encontra dentro das mangas de PVC e dentro da ligação inox se contrai quando se parafusa o tubo e fornece suficiente resistência para constratar os arrancões gerados por bombas de baixa potência. Todas as mangas de PVC são equipadas com duas guarnições de borracha que garantem a vedação hidráulica. Os tubos de saída de PVC são uma válida alternativa aos tubos galvanizados, INOX e de polietileno.

São realizados com PVC rígido de alta qualidade e com características físicas e químicas que asseguram à coluna a máxima resistência a pressão e a tracção. Nos testes rigorosos de laboratório efectuados para provar a resistência à ruptura, as barras de PVC não mostraram nenhum dano ou deformação.

As paredes internas dos tubos são completamente lisas e não apresentam estreitamentos. As características da matéria-prima torna tais produtos leves, de fácil movimentação, e resistentes à corrosão e às correntes vagantes. Além disso, as mangas tem um óptimo coeficiente hidráulico (K = 0,01) que implica perdas de caudal mínimas e menores custos de bombagem.

Presentan además un óptimo coeficiente hidráulico (K = 0,01) que comporta pérdidas de caudal mínimas y menores costes de bombeo.

Ø EXTERNO
TUBO
ESPESSURAØ INTERNO mmCOMPRIMENTO PADRÃO
mt
Ø EXTERNO
MANGA
mm
TIPO
ROSCA
PRESSÃO MÁXIMA
ADMITIDA
PROFUNDIDADE
MAXIMA DE ADMISSÃO

mm

polegada

48

1” ½

4,5

39,0

4

60

P4

30 BAR

300 MT

60

2”

5,8

48,4

4

75

P4

30 BAR

300 MT

75

2” ½

6,8

61,4

4

90

P4

30 BAR

300 MT

90

3”

8,2

73,6

4

105

P4

30 BAR

300 MT

114

4”

8,2

97,6

4

130

P6

30 BAR

300 MT

140

5”

10,3

119,4

4

170

P6

30 BAR

300 MT

170

6”

12,0

146,0

4

200

P6

30 BAR

300 MT

225

8”

16,7

191,6

4

265

P6

30 BAR

300 MT

Simulação para uma coluna de 300 mt.

Ø EXTERNO
TUBOS
PESO TUBOS
KG
PESO COLUNA
DE ÁGUA NOS
TUBOS

KG
PESO APROXIMADO
DA BOMBA

KG
PESO TOTAL

KG
CARGA DE RUPTURA
KG

48

275

360

125

760

2.000

60

440

555

150

1.145

2.700

75

650

888

200

1.738

4.000

90

940

1.280

250

2.470

7.000

114

1.200

2.250

300

3.750

8.600

140

1.870

3.360

500

5.730

17.000

170

2.650

5.025

620

8.295

19.300

225

4.850

8.650

850

14.350

25.000
