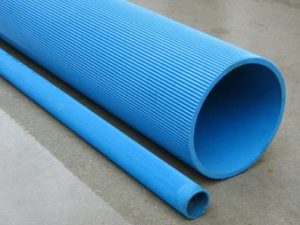

Tubos e filtros canelados

Os tubos e os filtros canelados de PVC são fabricados com material atóxico e respeitam   as requisições do  Decreto Ministerial n° 174 de 06/04/2004. As estrias longitudinais externas servem para impedir a areia e ao cascalho  de depositar-se nas proximidades das fendas. Isso permite o aumento da velocidade de entrada da água no filtro,  melhorando as características hidráulicas e aumentando a capacidade.

Foi demonstrado que o filtro realizado com estrias longitudinais externas dobra a permeabilidade com respeito a um filtro liso com as mesmas dimensoes, portanto, é possivel reduzir o diametro da perfuração com conseguente ganho economico.

As estrias  contribuem, além disso, a estabilidade de toda a coluna e oferecem uma maior resistência à compressão externa na carga axial da seção tubular portante.
Nas drenagens horizontais ajuda a captação da água.

GAMA TUBOS E FILTROS CANELADOS

DIÂMETRO

ESPESSURA

VOLUME MÁXIMO
ACOPLAMENTO (COPO)

COMPRIMENTO STANDARD

polegadas

EXTERIOR
d + h
mm

INTERIOR
d1
mm

mm

PN

mm

m

   1’’ 1/2 *

48,0

41,4

3,3

PN 8

55,0

3 - 6

   1’’ 1/2 *

48,0

40,0

4,0

 PN 10

55,0

3 - 6

2’’ *

60,0

52,6

3,7

PN 6

68,0

3 - 6

2’’ *

60,0

50,8

4,6

 PN 10

68,0

3 - 6

   2’’ 1/2 *

75,0

66,6

4,2

PN 6

90,0

3 - 6

   2’’ 1/2 *

75,0

66,6

5,3

 PN 10

90,0

3 - 6

3’’ *

88,0

78,8

4,6

PN 6

98,0

3 - 6

3’’ *

88,0

76,0

6,0

 PN 10

98,0

3 – 6

     3’’ 1/2 **

100,0

91,0

4,5

PN 6

103,0

3 – 6

    3’’ 1/2 **

100,0

90,0

5,0

PN 8

104,0

3 – 6

 4’’ **

114,0

103,0

5,4

PN 8

119,0

3 – 6

 4’’ **

114,0

99,4

7,2

 PN 10

122,0

3 - 6

*    Junções macho-macho com acoplamento
**  Junções filetadas M/F com copo
